水溶性金属烘烤涂料（底基料）
一、原料配方：
柯林达TP48树脂：60%
氰特303或5747：15%
乙二醇丁醚：6%
丙二醇甲醚：6%
CBE：12%
消泡剂 0.2%
流平剂0.2%
润湿剂0.2%
二、原漆调配：
1. 按基料配方调配后，用CBE:乙醇=1:1混合溶剂调漆至粘度为45-50s（涂-4杯，30℃），喷涂时用30-50%水稀释涂料至20-250s即可。
2.如果做色漆，按色板要求加色浆调色，注意色浆中所含树脂须按树脂：固化剂=4:1补加303固化剂，银浆或珠光粉需用乙二醇丁醚浸泡后加入，最后用CBE:乙醇=1:1混合溶剂调节粘度至45-50s（涂-4杯，25℃）。喷涂时用30-50%水稀释涂料至20-250s即可。
三、生产步骤：
1. 先投溶剂乙二醇丁醚、CBE、丙二醇甲醚、PZJ1420
2. 接着投303或5747,低速（400-500转/分钟）搅拌10分钟
3. 投TP48,中速（600-800转/分钟）搅拌30分钟
4. 用CBE:乙醇=1:1混合溶剂调漆至粘度为45-50s（涂-4杯，30℃）
5. 完后报检，检验合格后，200-300目过滤包装
水溶性金属烘烤涂料（面漆基料）
一、原料配方：
柯林达TP49树脂：60%
氰特303或5747：15%
乙二醇丁醚：6%
丙二醇甲醚：6%
CBE：12%
消泡剂 0.2%
流平剂0.2%
润湿剂0.2%
二.原漆调配：
1. 按基料配方调配后，用CBE:乙醇=1:1混合溶剂调漆至粘度为45-50s（涂-4杯，30℃），喷涂时用30-50%水稀释涂料至20-250s即可。
2..如果做色漆，按色板要求加色浆调色，注意色浆中所含树脂须按树脂：固化剂=4:1补加303固化剂，银浆或珠光粉需用乙二醇丁醚浸泡后加入，最后用CBE:乙醇=1:1混合溶剂调节粘度至45-50s（涂-4杯，25℃）。喷涂时用30-50%水稀释涂料至20-250s即可。
三、生产步骤：
1. 先投溶剂乙二醇丁醚、CBE、丙二醇甲醚、PZJ1420
2. 接着投303或5747,低速（400-500转/分钟）搅拌10分钟
3. 投TP49,中速（600-800转/分钟）搅拌30分钟
4. 用CBE:乙醇=1:1混合溶剂调漆至粘度为45-50s（涂-4杯，30℃）
5. 完后报检，检验合格后，200-300目过滤包装

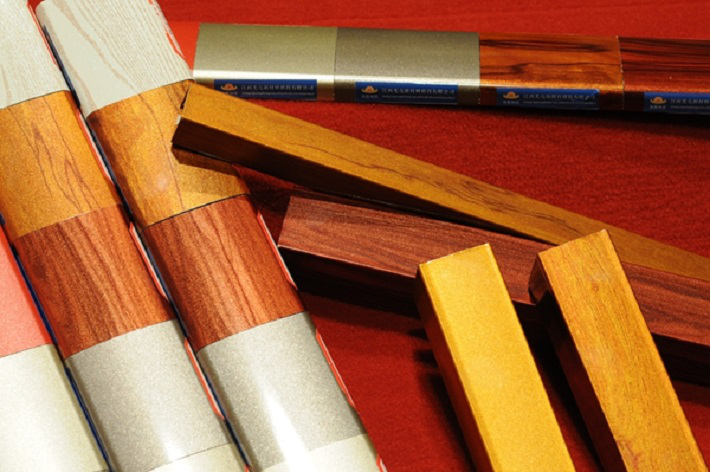

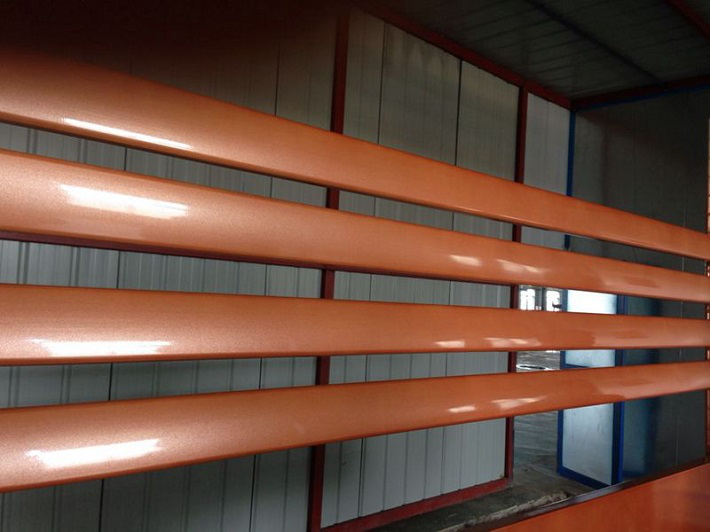

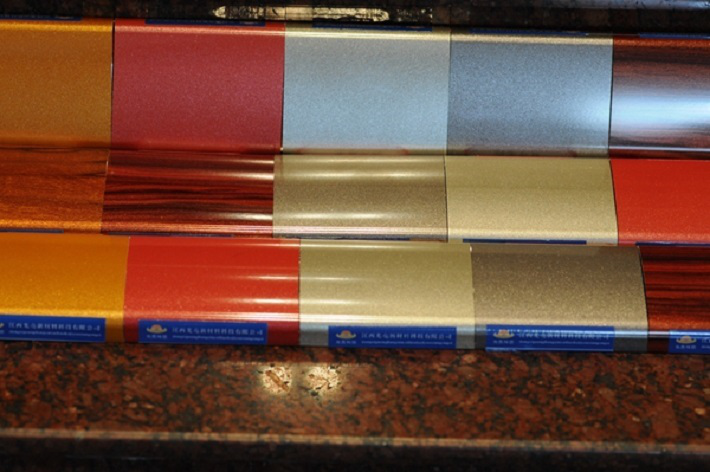

晶泳漆配方应用图片：
采用我司生产的KLD-TP48和KLD-TP49树脂配制而成的水溶性金属烘烤涂料，已经成功应用于铝型材表面的涂装。该树脂在广东、江西、山东、河南等铝合金生产集散地被广泛的应用。
